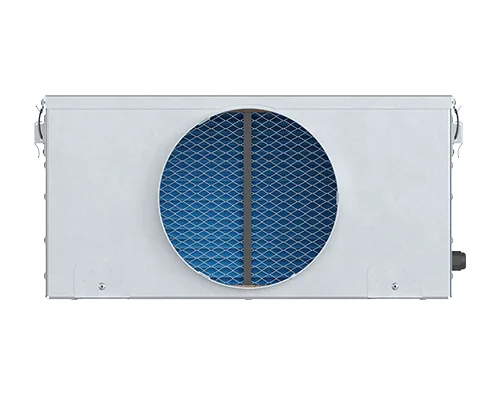

A linha FH, versão com filtro, são insufladores com filtro incorporado para tomada de ar externo. Os filtros são de classe G4/F8 atendendo a necessidade da norma NBR 16401. Ultra compacto com perfil extremamente baixo. Construído com chapa reforçada e com vedação especial nas juntas e tampas de acesso. Temperatura de trabalho ( -40°C +65°C).
Sobre o Produto
✲ Baixo consumo de energia e silencioso;
✲ Alta vazão e alta pressão (Radial);
✲ Instalação na vertical ou horizontal;
✲ Caixa elétrica interna e com acesso pela lateral;
✲ Motor com rolamento e acionamento direto, não necessita de polias e correias;
✲ Tampa para acesso rápido aos filtros e motor, facilitando a manutenção;
✲ Opção de modelo para uso de lâmpada fotocatalítica;
✲ Relê térmico.
Especificações Técnicas
Especificações técnicas para 230V / 60Hz.
Nível de ruído a 1 metro de distância em câmara semi anecoica.
Dados de vazão e pressão já considerados com a perda de carga dos filtros G4 + F8 a meia vida.
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão Máxima | m³/h | 178 | 218 | 430 | 651 | 787 | 1475 | 1657 | 2278 |
| CFM | 105 | 128 | 252 | 382 | 462 | 808 | 974 | 1340 | |
| Frequência [Hz] | 50 / 60 | ||||||||
| Potência Motor [W] | 75 | 75 | 90 | 160 | 173 | 250 | 172 | 400 | |
| Potência Total Absorvida [W] | 79 | 75 | 95 | 112 | 182 | 330 | 183 | 486 | |
| Nível de Ruido [dBA] | 52 | 52 | 54 | 57 | 60 | 62 | 59 | 61 | |
| Tensão [V] | 230 | ||||||||
| Pressão Máxima [mmca] | 26 | 27 | 30 | 30 | 31 | 38 | 30 | 41 | |
| Duto [Pol] | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso [kg] | 10 | 10 | 15 | 22 | 35 | 44 | 53 | 70 | |
*Nível de ruído a 01 metro de distância com produto tubulado;
*Dados de vazão e pressão já considerados com a perda de carga dos filtros G4 + F8 a meia vida.
Modelos
| MODELO | Dimensional (mm) | |||
|---|---|---|---|---|
| a | b | c | d | |
| FH 100 / 125 | 98/124 | 600 | 412 | 158 |
| FH 150 | 149 | 792 | 452 | 180 |
| FH 200 | 199 | 816 | 511 | 229 |
| FH 250 | 250 | 918 | 639 | 303 |
| FH 315 | 315 | 972 | 629 | 353 |
| FH 355 | 355 | 966 | 724 | 394 |
| FH 400 | 400 | 1110 | 815 | 438 |
| MODELO | Dimensional (mm) |
|---|---|
| FH 100 / 125 | 330 x 140 x 25 |
| FH 150 | 370 x 160 x 33 |
| FH 200 | 430 x 210 x 38 |
| FH 250 | 550 x 285 x 40 |
| FH 315 | 550 x 333 x 53 |
| FH 355 | 620 x 360 x 53 |
| FH 400 | 700 x 415 x 63 |
