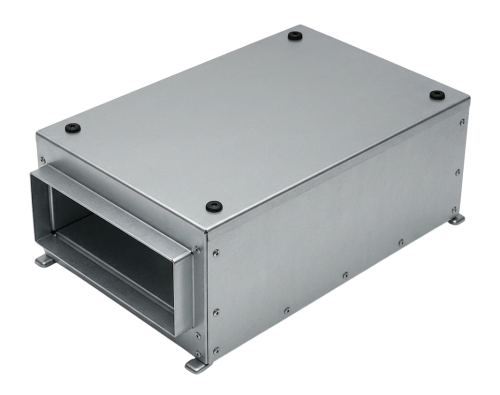

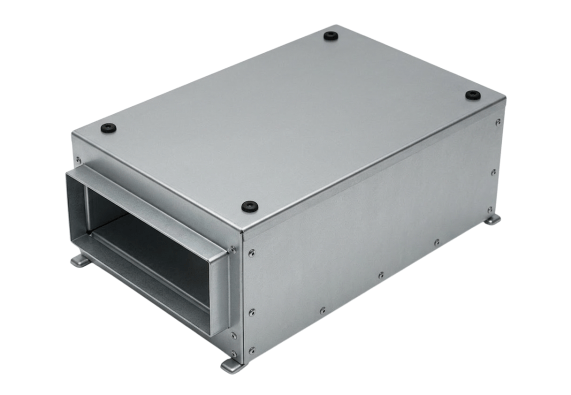

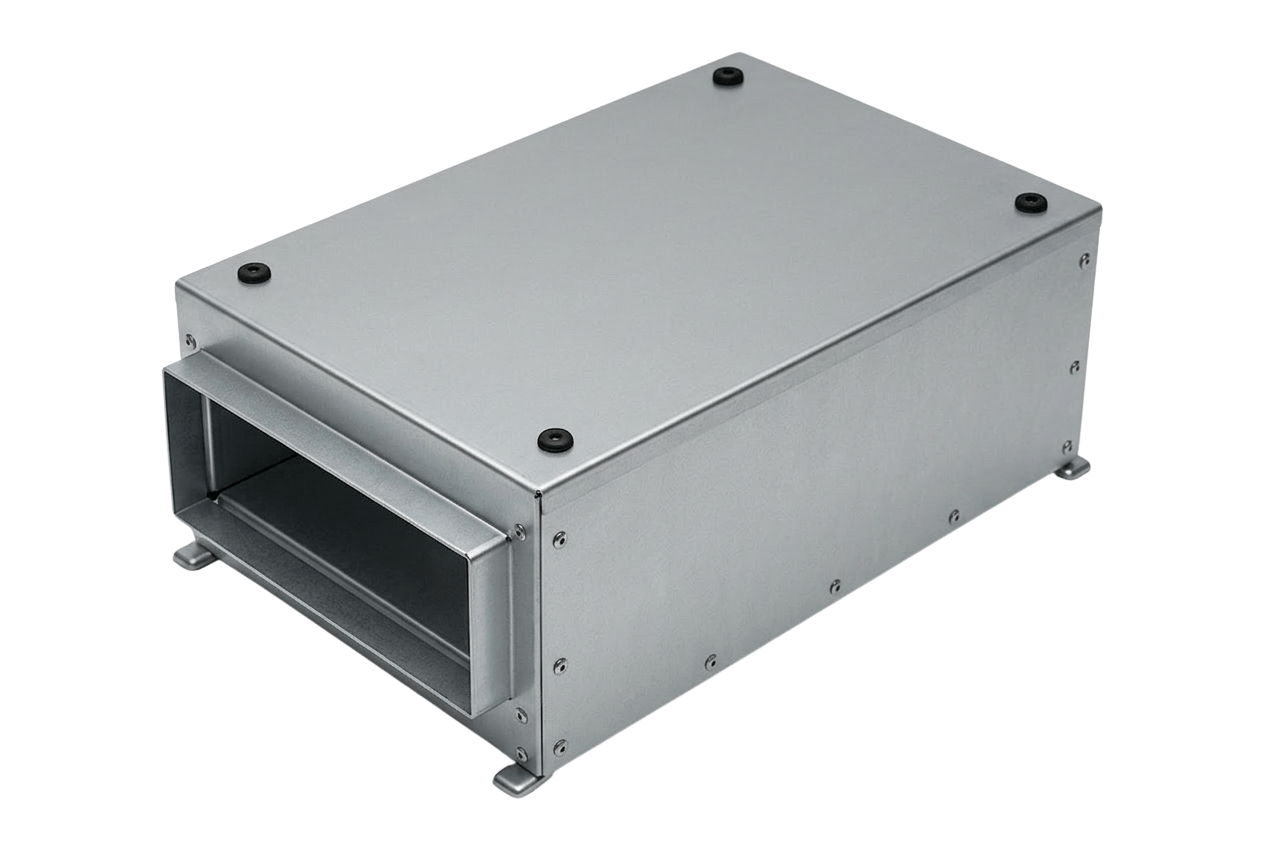

A nova linha FH EC, versão sem filtro, são ventiladores com motores radiais com alta pressão e vazão de ar. São ultra compactos com perfil extremamente baixo, perfeito para aplicações com pouco espaço. Construído com chapa reforçada e com vedação especial nas juntas e tampas de acesso. Temperatura de trabalho ( -40°C +65°C). Utiliza motor EC, de alta eficiência (equivalente a Ir4 Super Premium), com cabeçote eletrônico possibilitando
partidas em rampa e controle de velocidade através de sinal externo, apresentando maior confiabilidade e maior vida útil.
Sobre o Produto
✲ Baixo consumo de energia e silencioso;
✲ Alta vazão e alta pressão (Radial);
✲ Instalação na vertical ou horizontal;
✲ Motor com rolamento e acionamento direto, não necessita de polias e correias;
✲ Acesso rápido e prático ao motor, facilitando a manutenção;
✲ Motores EC de alta Eficiência;
✲ Protetor Térmico.
Especificações Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão máxima | m³/h | 427 | 520 | 675 | 875 | 1308 | 2120 | 3400 | 5160 |
| CFM | 251 | 306 | 397 | 515 | 1161 | 1247 | 2000 | 3036 | |
| Frequência | 50 / 60 | ||||||||
| Potência Motor | 160 | 160 | 160 | 175 | 175 | 513 | 1650 | 3050 | |
| Potência Total Absorvida | 152 | 152 | 152 | 163 | 165 | 485 | 1540 | 2950 | |
| Nível de Ruído | 67,5 | 68,8 | 70 | 69 | 62 | 74 | 60 | 62 | |
| Tensão | 1~230 | 3~380/480 | |||||||
| Pressão Máxima | 80 | 77 | 62 | 57 | 69 | 80 | 125 | 217 | |
| Rotação Máxima | 4400 | 4400 | 3200 | 3200 | 3200 | 2820 | 3140 | 4000 | |
| Duto | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso | 10 | 10 | 12 | 16 | 25 | 28 | 58 | 68 | |
Modelos
| Modelo | Dimensões [mm/pol] | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 582 | 375 | 177 |
| FH 150 | 149 | 680 | 413 | 170 |
| FH 200 | 199 | 760 | 470 | 225 |
| FH 250 | 250 | 890 | 595 | 293 |
| FH 315 | 315 | 950 | 635 | 400 |
| FH 355 | 355 | 1340 | 668 | 405 |
| FH 400 | 400 | 1475 | 750 | 462 |
