A nova linha GFR, são insufladores com filtro incorporado para tomada de ar externo. A classe G4 atende a necessidade da norma NBR 16401. Construído em chapa galvanizada com baixo perfil, possui suportes para fixação e possibilita instalação na horizontal e vertical. Seu sistema construtivo com motor interno de acionamento direto ao rotor Siroco elimina o uso de correias e polias. Possui tampa de acesso única, possibilitando rápida troca do filtro e limpeza do motor.
Possui temperatura de trabalho ( -40°C +65°C). A linha é composta por dois modelos, sendo o 230 M, com três velocidades e tensão monofásica e o 280 T, com uma velocidade e tensão 380 trifásica.
Sobre o Produto
✲ Sem polias e correias;
✲ Filtros G4 plano;
✲ Tampa de acesso rápido aos filtros e motor;
✲ Motor com mancais de rolamento;
✲ Livre de vibrações;
✲ Suporte de fixação;
✲ Baixo nível de ruído.

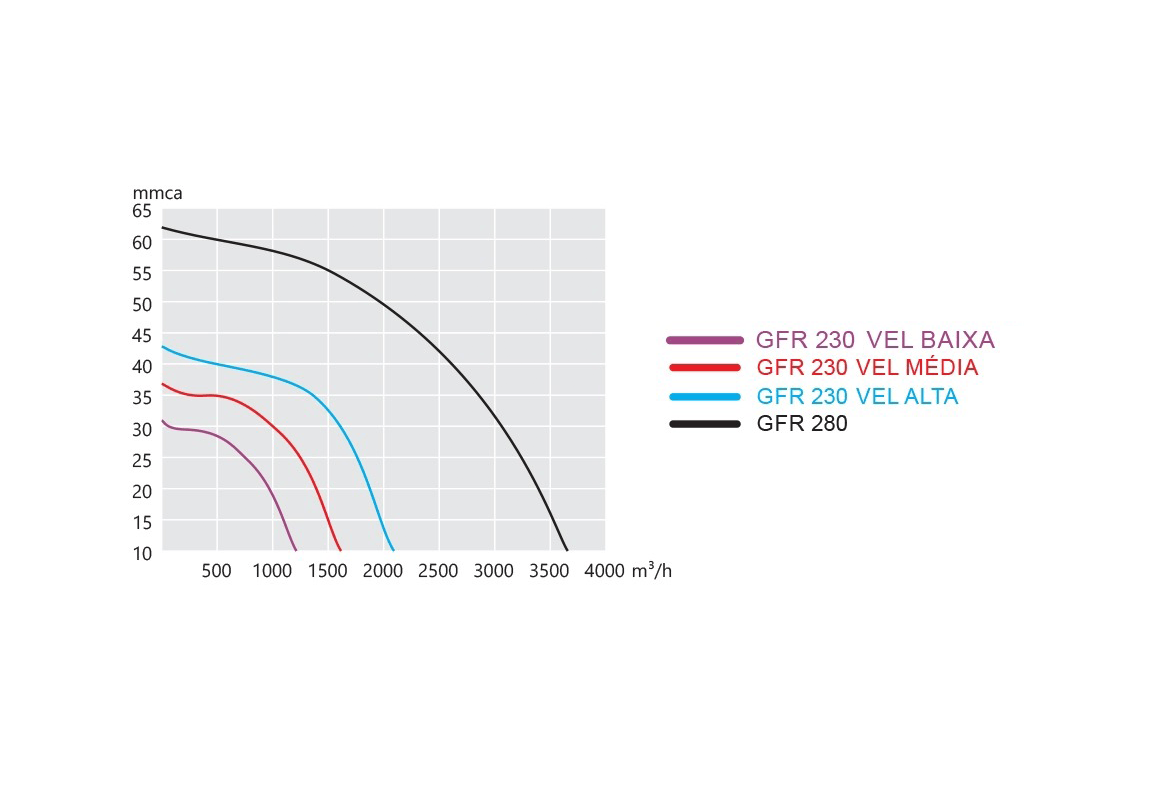

Especificações Técnicas
Especificações para 230V/60Hz para o modelo 230M e 380V/60Hz para o modelo 280T.
Nível de pressão sonora, irradiado a 3 m em campo livre, com dutos na aspiração e descarga.
| Modelo | Velocidade | Vazão Máxima [m³/h] | Pressão Máxima [mmca] | Nível Pressão Sonora [dBA] | Frequência [Hz] | Potência Motor [W] | Potência Total Absorvida [W] | Tipo de Tensão | Tensão [V] | Dimensão boca de captação [mm] | Dimensão boca de saída [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 230 M | Alta | 2205 | 49 | 60 | 60 | 450 | 734 | Monofásica | 230 | 550×330 | 300×260 |
| Média | 1680 | 38 | 57 | 465 | Monofásica | 230 | |||||
| Baixa | 1355 | 33 | 55 | 330 | Monofásica | 230 | |||||
| 280 T | – | 3860 | 68 | 63 | 60 | 1350 | 1590 | Trifásica | 380 | 620×410 | 350×290 |
*Nível de pressão sonora, radiado a 3 m em campo livre, com dutos na aspiração e descarga.
Modelos
| MODELO | Dimensões (mm) | Peso (Kg) | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | ||
| 230 M | 604 | 725 | 422 | 774 | 670 | 35 |
| 280 T | 752 | 820 | 482 | 869 | 810 | 50 |
