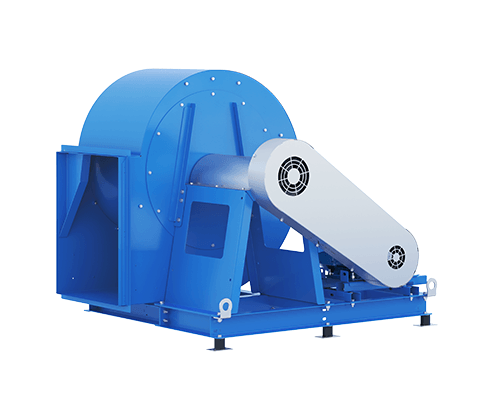

Os ventiladores/exaustores centrífugos Titan LS são do tipo Limit Load,são projetados com pás retas inclinadas para trás e simples aspiração, garantindo eficiência, baixo ruído e confiabilidade superior.
Esses ventiladores são projetados para flexibilidade e alta performance, atendendo diversas necessidades industriais e oferecendo soluções de personalização para diferentes aplicações, incluindo: HVAC Industrial; Controle de Emissões; Segurança contra Incêndio; Salas Limpas; Exaustão Industrial; Exaustão de cozinhas; Geração de Energia.
Os ventiladores Titan LS possuem uma construçãode Voluta Universal: Esta inovação permite que o ventilador se adapte a qualquer posição de descarga de ar, o que proporciona agilidade na fabricação e a flexibilidade para alterar a posição no local de instalação, sem dificuldades.
São projetados para retirar grandes volumes de ar do ambiente, utilizando entrada natural ou forçada, promovendo a renovação do ar.

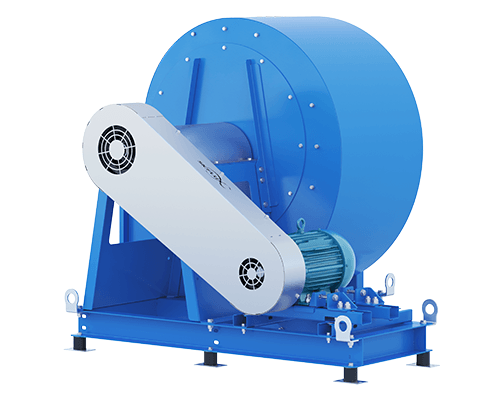

Oferecem opções de acionamento por correias ou direto, com a posição do motor e carcaça ajustável conforme a instalação.
Sobre o Produto
Características Principais:

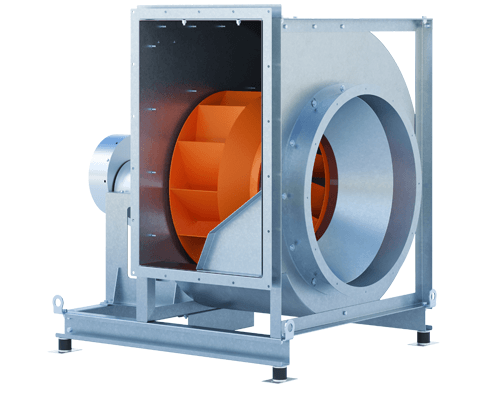

✲ Pás retas inclinadas para trás em aço 1020;
✲ Estrutura de voluta em chapa de aço 1020 galvanizado;
✲ Rendimento de até 81%;
✲ Carcaça com fechamento Pittsburgh;
✲ Protetor de correia reforçado;
✲ Modelos com vazão de 500 a 50.000 m³/h e pressão de 20 a 350 mmca;
✲ Rotores balanceados dinamicamente conforme a norma ISO21940;
✲ Equipamento pintado para maior proteção;
✲ Mancal fora de fluxo (arranjos 1 e 9) ou mancal no fluxo (arranjo 3) com acionamento direto (arranjo 4).
Itens Opcionais:
✲ Junta flexível de descarga e/ou na aspiração para isolar vibrações;
✲ Tela de proteção na captação de ar;
✲ Porta de inspeção;
✲ Amortecedores;
✲ Dreno;
✲ Dampers gravitacionais;
✲ Opções de acabamento: sem pintura, pintura acrílica, pintura de poliuretano (anti UV), epóxi (resistente a maresia).
Especificações Técnicas
| Modelo | Tamanho | Arranjo | Classe | Posições |
|---|---|---|---|---|
| Titan LS | 200 a 1250 | 1, 3, 4 OU 9 | I,II,III e IV | Horário ou Anti-Horário em O, 45, 90,135,180,225,270, 315 graus |
| Motor nas posições W e Z | ||||
Modelos
| Modelo | Dimensões (mm) | Peso [kg] | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 200 | 160 | 200 | 35 | 200 | 650 | 530 | 515 | 25 |
| 224 | 180 | 224 | 35 | 224 | 680 | 550 | 575 | 28 |
| 250 | 200 | 250 | 35 | 250 | 720 | 570 | 640 | 32 |
| 280 | 224 | 280 | 35 | 280 | 780 | 600 | 720 | 45 |
| 315 | 250 | 315 | 35 | 315 | 856 | 636 | 740 | 52 |
| 355 | 280 | 355 | 35 | 355 | 856 | 715 | 835 | 58 |
| 400 | 315 | 400 | 40 | 400 | 1076 | 760 | 915 | 65 |
| 450 | 355 | 450 | 40 | 450 | 1076 | 840 | 1000 | 98 |
| 500 | 400 | 500 | 40 | 500 | 1276 | 940 | 1100 | 120 |
| 560 | 450 | 560 | 40 | 560 | 1276 | 1000 | 1240 | 135 |
| 630 | 500 | 630 | 40 | 630 | 1376 | 1060 | 1400 | 160 |
| 710 | 560 | 710 | 40 | 710 | 1680 | 1215 | 1650 | 195 |
| 800 | 630 | 800 | 40 | 800 | 1680 | 1282 | 1712 | 252 |
| 900 | 710 | 900 | 40 | 900 | 2100 | 1440 | 1926 | 300 |
| 1000 | 800 | 1000 | 40 | 1000 | 2335 | 1600 | 2140 | 340 |
