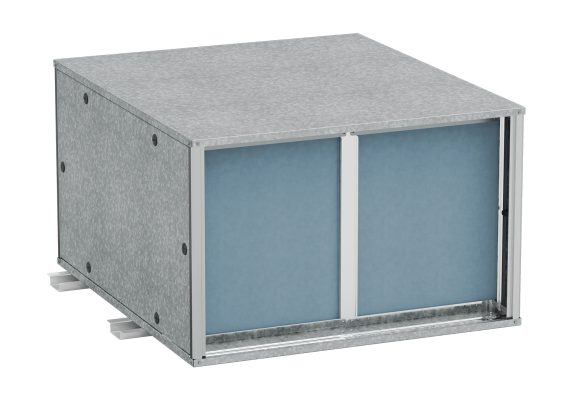

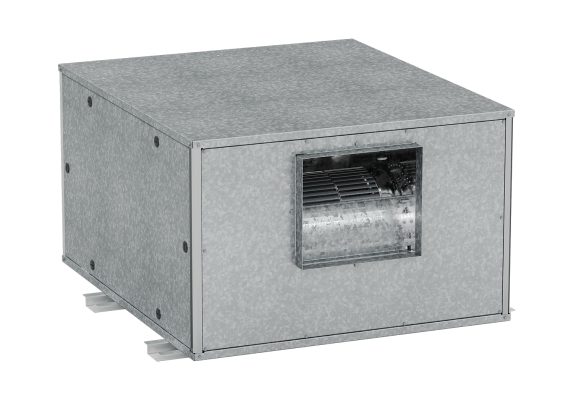

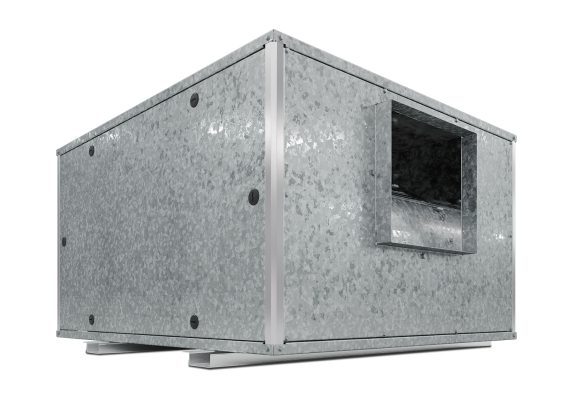

Os Gabinetes de Ventilação Titan SGSD são caixas de ventilação com descarga horizontal, projetadas para aplicações de ventilação e movimentação de ar.
Sua construção conta com carcaça em chapa de aço galvanizado, colunas de sustentação em alumínio e rotores tipo Siroco, que apresentam ótimo rendimento. Os painéis laterais removíveis facilitam as atividades de manutenção e limpeza, enquanto a base de suporte auxilia na instalação.
A linha SGSD oferece opções com filtros incorporados, com construção projetada para respeitar a velocidade nos filtros. Os equipamentos possuem motores trifásicos e apresentam resistência à corrosão.
O produto padrão é fornecido sem pintura, que pode ser solicitada como opcional.
Sobre o Produto

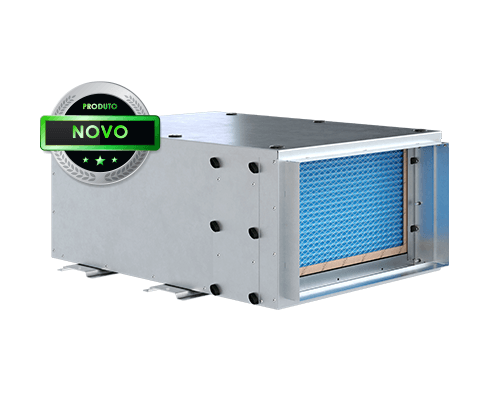

O SGSD 167 é o modelo compacto da linha, com apenas 325 mm de altura.
- Caixa compacta;
- Altura de 325 mm;
- Potências disponíveis de 0,16 CV a 3,0 CV.
Características e Vantagens
- Carcaça em chapa de aço galvanizado;
- Colunas de sustentação em alumínio, proporcionando leveza e robustez;
- Rotores tipo Siroco com ótimo rendimento;
- Painéis laterais removíveis, que facilitam a manutenção e a limpeza;
- Base de suporte para facilitar a instalação;
- Construção de alta eficiência, respeitando a velocidade nos filtros;
- Opções com filtros incorporados;
- Motores trifásicos;
- Resistência à corrosão.
Opcionais
- Grade de proteção;
- Damper gravitacional de descarga;
- Junta flexível de descarga;
- Pintura padrão;
- Pintura para intempérie UV;
- Pintura epóxi resistente à maresia;
- Amortecedores tipo coxim.
Nota: Se necessário, adquira o contra-flange de descarga para fixação em alvenaria ou dutos.
Especificações Técnicas
| MODELO | MOTOR |
|---|---|
| 167 | 3,00CV |
| 167 | 0,16CV |
| 277 – 1200 | 1,50CV |
| 277 – 1400 | 2,00CV |
| 277 – 1600 | 3,00CV |
| 277 – 1750 | 4,00CV |
| MOTOR (220 / 380V – 6 PONTAS) | ||||||||
|---|---|---|---|---|---|---|---|---|
| POTÊNCIA | CARCAÇA MOTOR | PESO (KG) | ||||||
| 2 PÓLOS | 4 PÓLOS | 6 PÓLOS | 8 PÓLOS | 2 PÓLOS | 4 PÓLOS | 6 PÓLOS | 8 PÓLOS | |
| 0,16 | 63 | 63 | 63 | 71 | 7 | 8 | 8 | 11 |
| 0,25 | 63 | 63 | 71 | 80 | 7 | 9 | 10 | 14 |
| 0,33 | 63 | 63 | 71 | 80 | 7 | 9 | 11 | 15 |
| 0,5 | 63 | 71 | 80 | 90S | 8 | 12 | 17 | 19 |
| 0,75 | 71 | 71 | 80 | 90L | 10 | 13 | 16 | 22 |
| 1 | 71 | 80 | 90S | 90L | 11 | 16 | 19 | 23 |
| 1,5 | 80 | 80 | 100L | 100L | 14 | 19 | 20 | 30 |
| 2 | 80 | 90S | 100L | 112M | 16 | 23,5 | 29 | 37 |
| 3 | 90S | 90L | 100L | 132M | 20 | 27 | 34 | 65 |
| 4 | 90L | 100L | 132S | 132M | 23 | 40 | 42 | 75 |
| 5 | 100L | 100L | 132S | 132M/L | 31 | 41 | 62 | 80 |
| 6 | 112M | 112M | 132S | 160M | 38 | 46 | 65 | 110 |
| 7,5 | 112M | 112M | 132M | 160M | 41 | 52 | 75 | 120 |
| 10 | 132S | 132S | 132M/L | 160L | 64 | 72 | 76 | 127 |
| 12,5 | 132M | 132M | 160M | 180M | 67 | 81 | 102 | 156 |
| 15 | 132M | 132M | 160M | 180L | 72 | 86 | 125 | 167 |
| 20 | 160M | 160M | 160L | 180L | 104 | 138 | 139 | 190 |
| 25 | 160M | 160L | 180L | 200L | 111 | 158 | 180 | 225 |
| 30 | 160L | 180M | 200L | 225S/M | 126 | 178 | 227 | 341 |
| 40 | 200M | 200M | 200L | 225S/M | 213 | 241 | 244 | 365 |
| 50 | 200L | 200L | 225M/S | 250S/M | 240 | 267 | 390 | 436 |
SGSD 167
SGSD 277 – SEM FILTROS
SGSD 277 – FILTROS G4
SGSD 277 – FILTROS G4/M5
SGSD 277 – FILTROS G4/F8
SGSD 277 – FILTROS G4/F9
SGSD 317 – SEM FILTROS
SGSD 317 – FILTROS G4
SGSD 317 – FILTROS G4/M5
SGSD 317 – FILTROS G4/F8
SGSD 317 – FILTROS G4/F9
SGSD 377 – SEM FILTROS
SGSD 377 – G4
SGSD 377 – G4/M5
SGSD 377 – G4/F8
SGSD 377 – G4/F9
SGSD 457 – SEM FILTROS
SGSD 457 – G4
SGSD 457 – G4/M5
SGSD 457 – G4/F8
SGSD 457 – G4/F9
Modelos

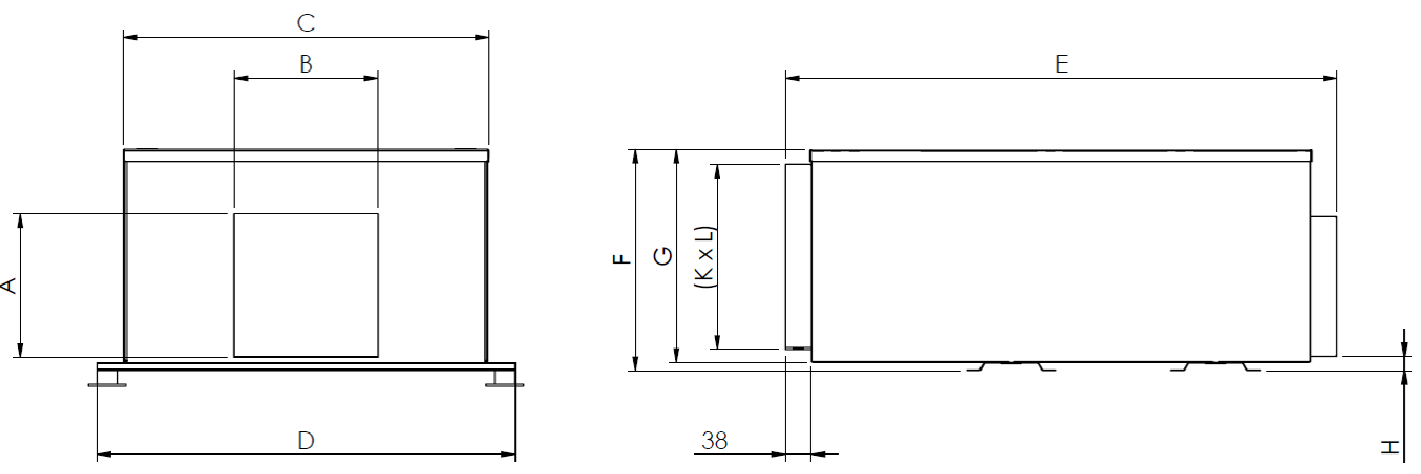

Dimensões
| MODELO | DIMENSIONAL (mm) | EMBALAGEM | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | K | L | PESO (KG) | L X H X C (m) | |
| SGSD 167 | 205 | 207 | 538 | 614 | 772 | 325 | 310 | 21 | 272 | 492 | 22 | 0,36 x 0,33 x 0,83 |
| SGSD 277 | 289 | 333 | 890 | 1000 | 1040 | 590 | 565 | 240 | — | — | 55 | 1,2 x 0,8 x 1,2 |
| SGSD 317 | 341 | 396 | 1000 | 1105 | 1245 | 705 | 680 | 275 | — | — | 76 | 1,3 x 0,9 x 1,3 |
| SGSD 377 | 403 | 473 | 1240 | 1345 | 1445 | 780 | 750 | 310 | — | — | 100 | 1,5 x 1,0 x 1,5 |
| SGSD 457 | 478 | 557 | 1480 | 1605 | 1605 | 895 | 870 | 355 | — | — | 145 | 1,8 x 1,1 x 1,8 |
2. Opcional transportado separado (não montado no equipamento);
3. Pesos e dimensionais acima aproximados, podendo ter variações;
4. Ao selecionar o equipamento, deve-se somar o peso do SGSD + Motor + Embalagem, para obter o peso final;
5. Motores com tensão, frequência ou nº de pontas diferentes das especificadas na tabela de motor, devem ser solicitadas diretamente à fábrica no momento do pedido;
6. Cotas K e L disponíveis apenas para o modelo SGSD167. Demais modelos possuem aspiração totalmente aberta, conforme cotas C e G
| MODELOS | J (mm) | Capacidade (KG) |
|---|---|---|
| BAT I | 33 | 10 – 70 |
| BAT II | 43 | 70 – 150 |
| BAT III | 53 | 150 – 300 |
| BAT IV | 63 | 300 – 500 |
