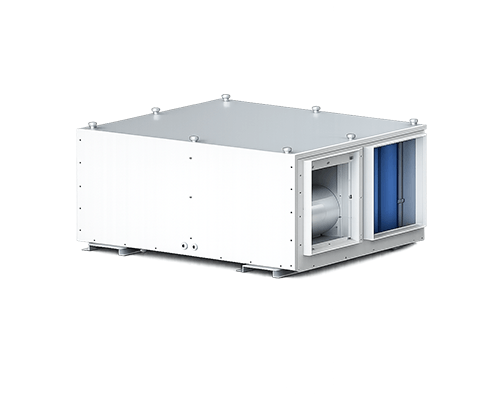

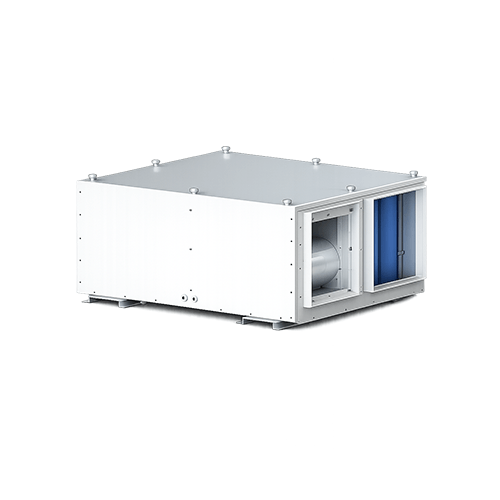

El CRS de Sicflux es un extractor/inyector de aire compacto y eficiente, diseñado para ambientes como apartamentos, casas y oficinas. Este aparato realiza dos funciones simultáneamente: inyecta aire limpio y fresco del exterior y extrae el aire interno. Durante la extracción, la energía térmica del aire interno se transfiere a las placas del recuperador de calor, calentando o enfriando el aire que entra, según la estación del año. Esta característica contribuye a la reducción de costos energéticos al minimizar las pérdidas térmicas.
A pesar de su funcionalidad avanzada, el CRS ha sido diseñado para ser compacto y silencioso, permitiendo su instalación en espacios reducidos. La flexibilidad en la construcción de la tubería permite la creación de sistemas de extracción e inyección con múltiples captaciones, adaptándose a diferentes diseños y necesidades.
Los modelos 355 M y 355 T están diseñados para operar con tuberías de 355 mm de diámetro y atender altos caudales de aire.
Sobre el Producto
Características Principales:
✲ Doble operación: Inyecta y extrae el aire con eficiencia.
✲ Recuperación de calor: Aumenta la eficiencia energética al reutilizar la energía térmica del aire interno.
✲ Diseño compacto: Ideal para espacios con limitaciones de área.
✲ Filtros de alta calidad: Cumple con la norma NBR 16401 [G3/G4/M5].
✲ Facilidad de mantenimiento: Acceso simplificado a los filtros a través de una puerta de inspección.
✲ Construcción robusta: Fabricado con chapa galvanizada para mayor durabilidad.
✲ Eficiencia comprobada: Ofrece una eficiencia de recuperación térmica del 68% y de humedad del 65%.
✲ Motor con cojinetes de rodamiento para proporcionar alta durabilidad y bajo nivel de ruido.
✲ Caudales máximos: hasta 2239 m³/h (G4/M5).
✲ Seguridad: IP X4 / Clase I.
Beneficios:
✲ Reducción de pérdidas térmicas: Al transferir energía térmica entre los flujos de aire, el CRS minimiza la necesidad de sistemas de calefacción o refrigeración adicionales.
✲ Eficiencia energética: Reduce los costos operativos y mejora el rendimiento del sistema de climatización del ambiente.
Especificaciones Técnicas
Lógica de Funcionamiento
1 – Aire extraído del ambiente (frío o caliente):
El aire del ambiente es desplazado por el motor, pasa por un filtro para la eliminación de impurezas y llega a la celda de recuperación térmica. En esta celda, el aire transfiere su energía térmica a los elementos internos y, posteriormente, es extraído al exterior.
2 – Aire inyectado del exterior:
El aire del ambiente externo es impulsado por el motor, filtrado para su purificación y, posteriormente, pasa por la celda recuperadora. La celda absorbe parte de la energía térmica del aire extraído del interior y, después de esto, el aire es inyectado nuevamente al ambiente.
3 – Recuperación de energía térmica:
El aire interior y exterior se cruzan a través de la celda de recuperación térmica. Este proceso reduce las pérdidas de energía térmica, ayudando a optimizar el sistema y disminuyendo los costos operativos para la calefacción o refrigeración del aire, haciendo el ambiente más eficiente energéticamente.
| MODELO | ||||
|---|---|---|---|---|
| 355 M G4/M5 | 355 T G4/M5 | |||
| Caudal máximo | m³/h | Extracción | 1678 | 2239 |
| Insuflación | 1517 | 2017 | ||
| CFM | Extracción | 987 | 1317 | |
| Insuflación | 892 | 1187 | ||
| Frecuencia [Hz] | 50/60 | |||
| Potencia del motor [W] | 450 | 1350 | ||
| Potencia total absorbida [W] | 1150 | 1850 | ||
| Nivel de presión sonora [dBA] | 61 | 63 | ||
| Tipo de voltaje [V] | Monofásica | Trifásica | ||
| Voltaje [V] | 230 | 380 | ||
| Presión máxima [mmca] | Extracción | 50 | 80 | |
| Insuflación | 48 | 75 | ||
| Ducto [Pol] | 66 | 77 | ||
| Material de aislamiento | Polietileno expandido de baja densidad – celdas cerradas (LDPE) laminado con película de aluminio. | |||
| Filtro de escape | G3 | G3 | ||
| Filtro de entrada | G4/M5 | G4/M5 | ||
| Eficiencia de recuperación térmica | 68 % | |||
| Eficiencia de recuperación de humedad | 65 % | |||
| Modo de recuperación y material | Cruzado con papel de entalpía | |||
Modelos
| MODELO | Dimensiones (mm) | ||
|---|---|---|---|
| A | B | C | |
| CRS 355 M | 1384 | 1100 | 481 |
| CRS 355 T | 1284 | 1160 | 546 |
