El CRS de Sicflux es un extractor/inyector de aire compacto y eficiente, diseñado para ambientes como apartamentos, casas y oficinas. Este aparato realiza dos funciones simultáneamente: inyecta aire limpio y fresco desde el exterior y extrae el aire interno. Durante la extracción, la energía térmica del aire interno se transfiere a las placas del recuperador de calor, calentando o enfriando el aire que entra, según la estación del año. Esta característica contribuye a la reducción de costos energéticos al minimizar las pérdidas térmicas.
Variedad de modelos: Disponible en diferentes tamaños, como: CRS 100, CRS 125, CRS 150 y CRS 200, atendiendo diversas necesidades de ventilación.
Sobre el Producto
Características Principales:
✲ Doble operación: Inyecta y extrae el aire con eficiencia;
✲ Recuperación de calor: Aumenta la eficiencia energética al reutilizar la energía térmica del aire interno;
✲ Diseño compacto: Ideal para espacios con limitaciones de área;
✲ Filtros de alta calidad: Cumple con la norma NBR 16401 [G3/G4/M5];
✲ Facilidad de mantenimiento: Acceso simplificado a los filtros a través de una puerta de inspección;
✲ Construcción robusta: Fabricado con chapa galvanizada para mayor durabilidad;
✲ Eficiencia comprobada: Ofrece eficiencia de recuperación térmica del 68% y de humedad del 65%;
✲ Motor con rodamientos: Proporciona alta durabilidad y bajo nivel de ruido;
✲ Caudales máximos: Hasta 910 m³/h;
✲ Seguridad: IP X4 / Clase I.
Beneficios:
✲ Reducción de pérdidas térmicas: Al transferir energía térmica entre los flujos de aire, el CRS minimiza la necesidad de sistemas adicionales de calefacción o refrigeración.
✲ Eficiencia energética: Reduce los costos operativos y mejora el rendimiento del sistema de climatización del ambiente.
Especificaciones Técnicas

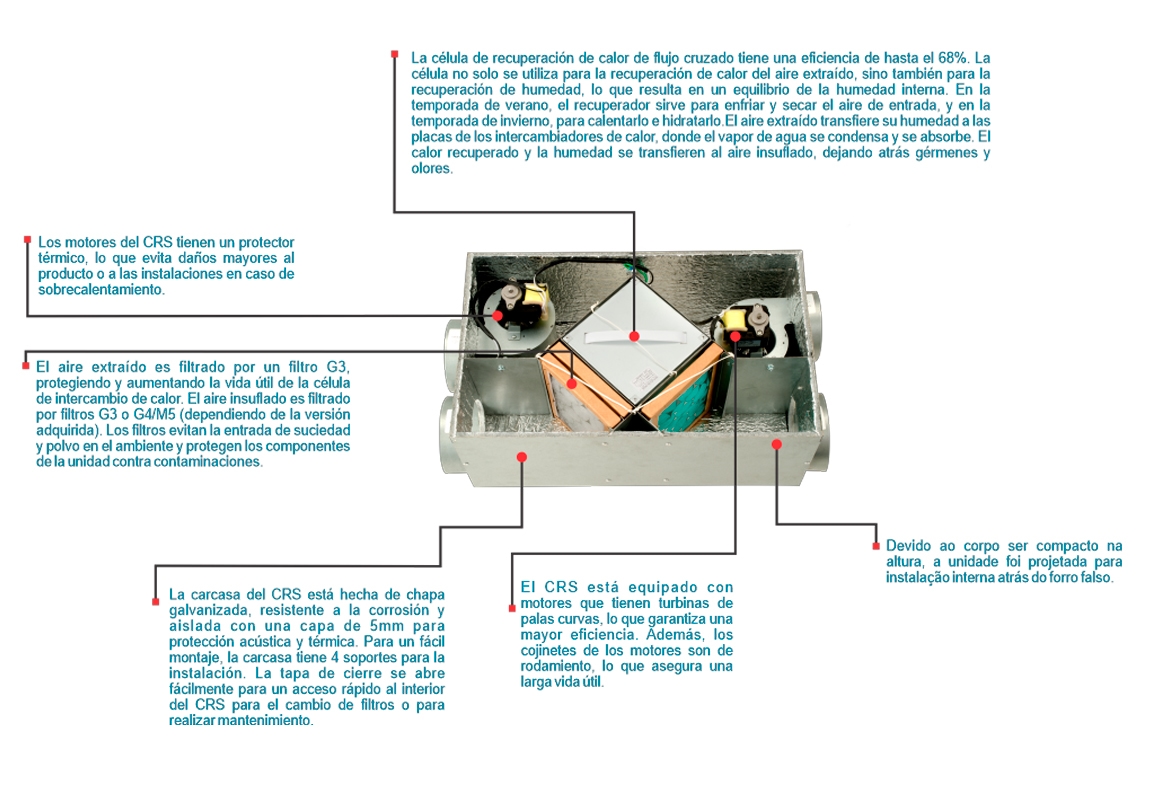

Lógica de Funcionamiento
1 – Aire extraído del ambiente (frío o caliente):
El aire del ambiente es desplazado por el motor, pasa a través de un filtro para eliminar impurezas y llega a la célula de recuperación térmica. En esta célula, el aire transfiere su energía térmica a los elementos internos y luego es extraído al exterior.
2 – Aire inyectado desde el exterior:
El aire del ambiente externo es movido por el motor, filtrado para purificación y luego pasa por la célula recuperadora. La célula absorbe parte de la energía térmica del aire extraído del interior y, después, el aire es insuflado nuevamente al ambiente.
3 – Recuperación de energía térmica:
El aire interno y el externo cruzan a través de la célula de recuperación térmica. Este proceso reduce las pérdidas de energía térmica, ayudando a optimizar el sistema y reduciendo los costos operativos para calentar o enfriar el aire, haciendo el ambiente más eficiente energéticamente.
| MODELO | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100 G3 | 100 G4/M5 | 125 G3 | 125 G4/M5 | 150 G3 | 150 G4/M5 | 200 G3 | 200 G4/M5 | |||
| Caudal máximo | m³/h | Extracción | 118 | 118 | 182 | 182 | 630 | 630 | 910 | 910 |
| Insuflación | 118 | 107 | 182 | 165 | 630 | 585 | 910 | 815 | ||
| CFM | Extracción | 69 | 69 | 107 | 107 | 370 | 370 | 535 | 535 | |
| Insuflación | 69 | 62 | 97 | 370 | 344 | 535 | 480 | |||
| Frecuencia [Hz] | 50/60 | |||||||||
| Potencia del motor [W] | 25 | 280 | ||||||||
| Potencia absorbida [W] | 34/30 | 225 | ||||||||
| Potencia total absorbida [W] | 68/60 | 450 | ||||||||
| Nivel de presión sonora [dBA] | 43 | 43 | 41 | 41 | 65 | 65 | 62 | 62 | ||
| Voltaje monofásico[V] | 127 / 230 | 230 | ||||||||
| Presión máxima[mmca] | Extracción | 15 | 12 | 13 | 38 | 38 | 35 | 35 | ||
| Insuflación | 15 | 12 | 13 | 11 | 38 | 35 | 35 | 35 | ||
| Ducto [Pol] | 4 | 4 | 5 | 5 | 6 | 6 | 8 | 8 | ||
| Material de aislamiento | Polietileno expandido de baja densidad – celdas cerradas (LDPE) laminado con película de aluminio. | |||||||||
| Filtro de escape | G3 | G3 | G3 | G3 | G3 | G3 | G3 | G3 | ||
| Filtro de entrada | G3 | G4/M5 | G3 | G4/M5 | G3 | G4/M5 | G3 | G4/M5 | ||
| Eficiencia de recuperación térmica | 68 % | |||||||||
| Eficiencia de recuperación de humedad | 65 % | |||||||||
| Modo de recuperación y material | Cruzado con papel de entalpía | |||||||||
Modelos
| MODELO | Dimensiones (mm) | |||
|---|---|---|---|---|
| A | B | C | D | |
| CRS 100 | 540 | 325 | 217 | 40 |
| CRS 125 | 540 | 325 | 217 | 40 |
| CRS 150 | 1127 | 852 | 243 | 40 |
| CRS 200 | 1127 | 852 | 243 | 40 |
