La nueva línea FHB presenta inyectores de aire de alto rendimiento, diseñados para la toma de aire externo, con motores radiales de alta presión y gran caudal de aire. Estos inyectores son ideales para sistemas de ventilación y climatización, cubriendo una amplia gama de necesidades, incluidas aplicaciones de refuerzo de línea («Booster»).
Equipados con un sistema de filtrado de alta calidad y clasificación G4,M5 , F8 o F9, garantizan la eliminación eficiente de partículas, proporcionando aire limpio y saludable. Además, son altamente resistentes y pueden utilizarse en ambientes con una humedad relativa de hasta el 100% sin comprometer el rendimiento.
Versatilidad y Conectividad
La norma NBR 7256 establece directrices rigurosas para la calidad del aire en entornos hospitalarios, especificando la necesidad de filtrado F8 en la inyección de aire después del serpentín de un sistema de aire acondicionado.
En este contexto, el FHB con filtrado de hasta F9 puede instalarse aguas abajo de un evaporador built-in comercial (o intercambiador de calor hidrónico), adaptándolo para instalaciones hospitalarias.
Conformidad y Calidad
Los inyectores de la línea FHB cumplen con la norma NBR 7256 para entornos hospitalarios y son versátiles, pudiendo utilizarse también en otras aplicaciones de confort conforme a la norma NBR 16401-3, adaptándose a diversas necesidades en ambientes controlados.
Soluciones de Filtración y Sellado Eficiente
Amplia variedad de filtros [G4, M5, F8 y F9].
Debido al uso de filtros F8, el FHB cuenta con una construcción hermética con especial atención en el formato de fijación de los filtros. Se utilizan soportes estancos con anclajes rápidos que comprimen los bordes rígidos contra el marco de los filtros, evitando fugas.
Sobre el Producto
Construcción Robusta y Eficiente
La línea FHB ha sido diseñada para ofrecer practicidad y resistencia, con un perfil compacto que la hace ideal para espacios con limitaciones de altura entre plafones.
Las conexiones para aspiración y descarga están fabricadas con una geometría rectangular, lo que facilita la transición entre equipos y conductos de distribución de aire.
El acceso sencillo a través de la tapa superior (o inferior, en caso de instalación invertida) simplifica la inspección y el mantenimiento.
Características Principales:
✲ Compacto y silencioso;
✲ Eficiencia energética;
✲ Posibilidad de instalación en vertical u horizontal;
✲ Amplio rango de temperatura de trabajo, de 5ºC a +60ºC;
✲ No requiere poleas ni correas, lo que simplifica la instalación y el mantenimiento;
✲ Tapa superior con fácil acceso a los filtros y al motor;
✲ Cierres simples (manijas) para acceder al interior del gabinete;
✲ Construcción en chapa galvanizada y revestida con manta elastomérica;
✲ Aislamiento térmico para evitar la condensación;
✲ Accionamiento directo con motor EC de fácil regulación, lo que facilita la instalación, el ajuste del caudal de aire y la operación;
✲ Motor EC, tensión 230 V, 50/60 Hz.
Opcionales
✲ Automatización integrada para el control de presión en función de la saturación de los filtros;
✲ Controlador de potencia manual para ajuste de velocidad.
Especificaciones Técnicas
| MODELO | ||||||
|---|---|---|---|---|---|---|
| 500 | 700 | 1650 | 2800 | 3500 | ||
| Caudal Máximo [m³/h] | m³/h | 875 | 1470 | 2200 | 3500 | 4400 |
| CFM | 515 | 865 | 1295 | 2060 | 2590 | |
| Presión Máxima [mmca] | 70 | 56 | 91 | 83 | 107 | |
| Referencia Ton. Refrigeración (TR) | 0,75 | 1 | 2,5 | 3/4 | 5 | |
| Pérdida de Carga (Pa) Filtros G4 | Inicial | 40 | 40 | 40 | 40 | 40 |
| Final | 120 | 120 | 120 | 195 | 195 | |
| Pérdida de Carga (Pa) Filtros F8 | Inicial | 80 | 80 | 80 | 80 | 80 |
| Final | 290 | 290 | 290 | 300 | 300 | |
| Frecuencia [Hz] | 50/60 | |||||
| Potencia Total Absorbida [W] | 165 | 345 | 580 | 1160 | 1300 | |
| Nivel de Presión Sonora [dBA] | 62 | 66 | 69 | 70 | 74 | |
| Tensión [V] | 1~230 | 1~230 | 1~230 | 1~230 | 1~230 | |
| Boca Rect. / Red. [mm] | 170×520 | 170×550 | 230×650 | 230×836 | 250×920 | |
| Peso [kg] | 35 | 42 | 44 | 58 | 61 | |

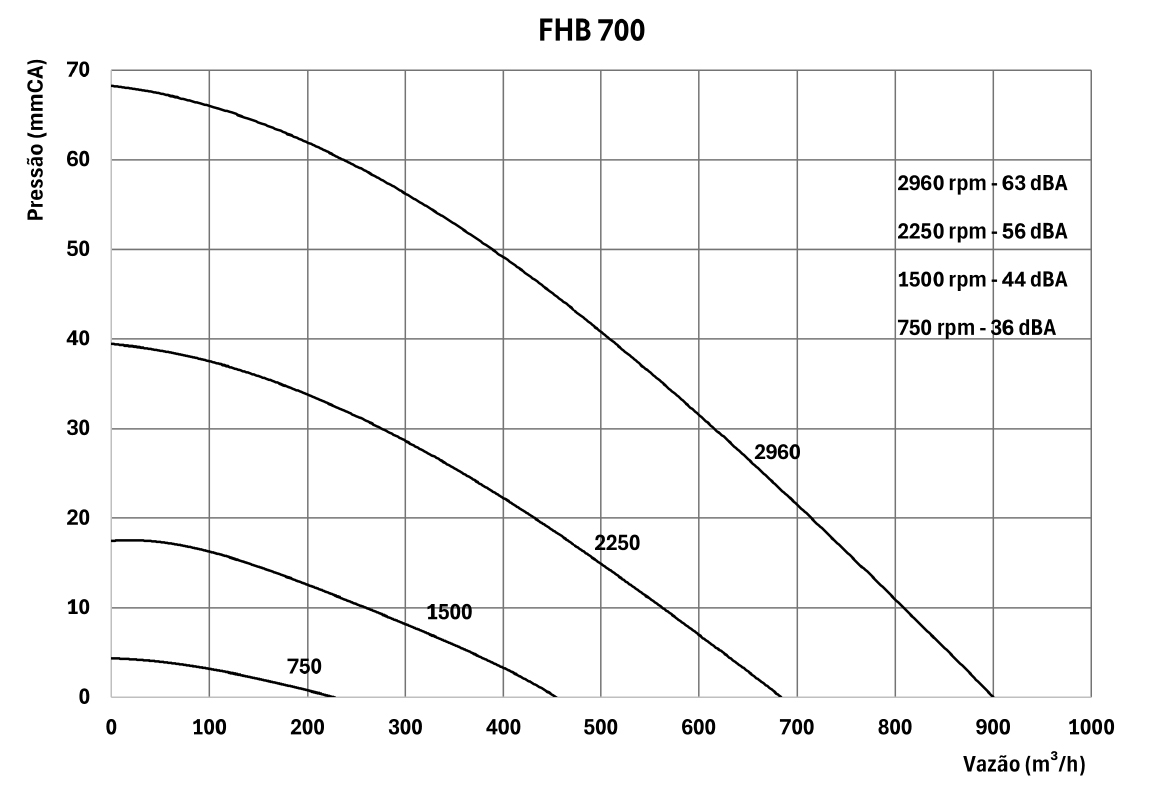

| FHB 500 | FHB 700 | FHB 1650 | FHB 2800 | FHB 3500 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Presión (mmca) | Caudal (m³/h) | Presión (mmca) | Caudal (m³/h) | Presión (mmca) | Caudal (m³/h) | Presión (mmca) | Caudal (m³/h) | Presión (mmca) | Caudal (m³/h) |
| 0 | 875 | 0 | 1470 | 0 | 2200 | 0 | 3500 | 0 | 4400 |
| 5 | 850 | 3 | 1412 | 4 | 2159 | 20 | 3220 | 8 | 4334 |
| 16 | 759 | 11 | 1211 | 25 | 1903 | 40 | 2777 | 25 | 4100 |
| 26 | 659 | 25 | 925 | 40 | 1650 | 49 | 2364 | 40 | 3500 |
| 40 | 500 | 40 | 695 | 51 | 1324 | 53 | 2098 | 51 | 3007 |
| 58 | 283 | 48 | 435 | 70 | 450 | 63 | 1401 | 76 | 2121 |
| 70 | 0 | 56 | 0 | 91 | 0 | 83 | 0 | 107 | 0 |
| Dimensiones (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Extractor | |||||||||||
| Modelo | A | B | C | D | E | F | ØG | H | J | K | L |
| FHB 500 | 520 | 170 | 641 | 1094 | 60 | 335 | 10 | 683 | 58 | 46,5 | 275 |
| FHB 700 | 650 | 170 | 789 | 1134 | 67,5 | 409 | 10 | 831 | 58,5 | 46 | 270 |
| FHB 1650 | 650 | 230 | 797 | 1134 | 70 | 409 | 10 | 837 | 59 | 65 | 368 |
| FHB 2800 | 836 | 230 | 1042 | 1234 | 102,5 | 463 | 10 | 1088 | 58 | 55 | 346 |
| FHB 3500 | 920 | 250 | 1042 | 1234 | 60,5 | 463 | 10 | 1088 | 58 | 50 | 356 |
Modelos
