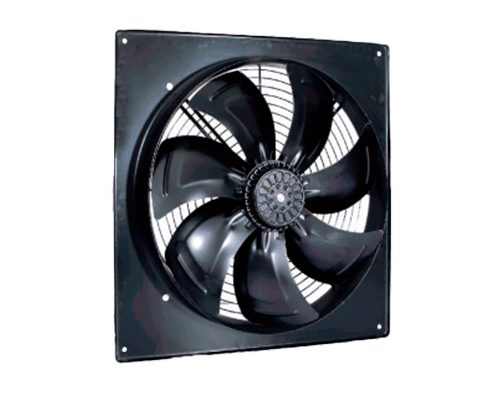

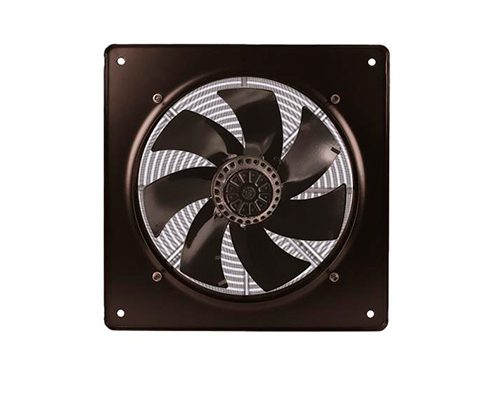

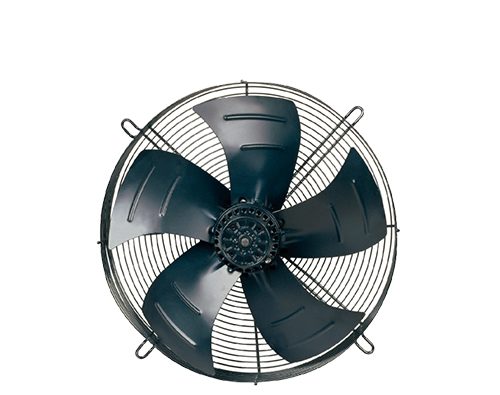

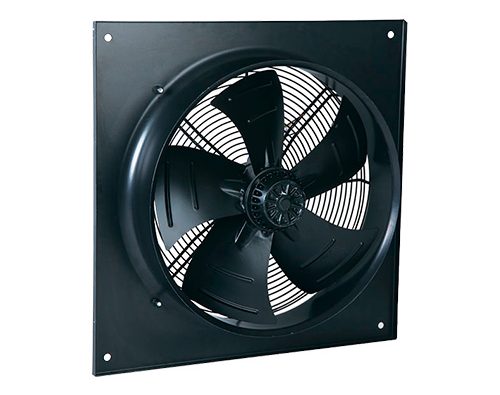

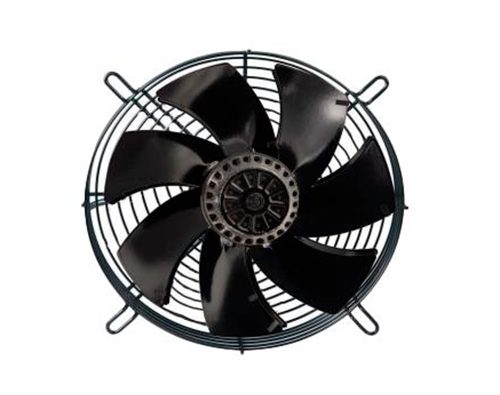

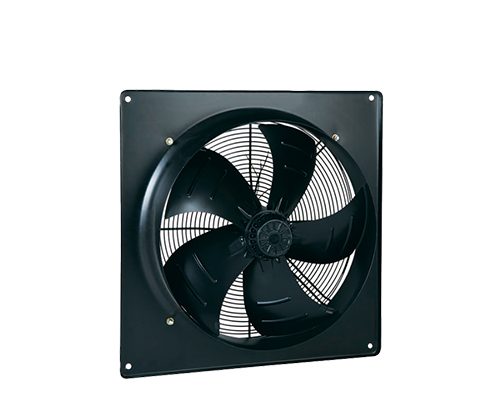

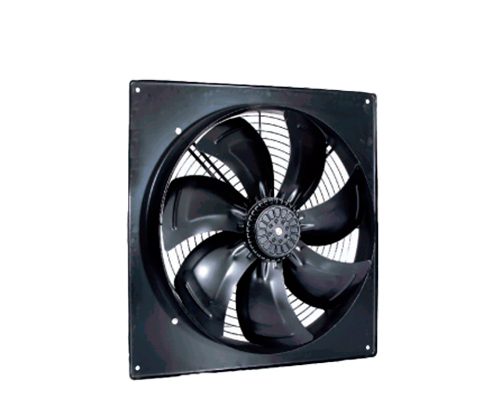

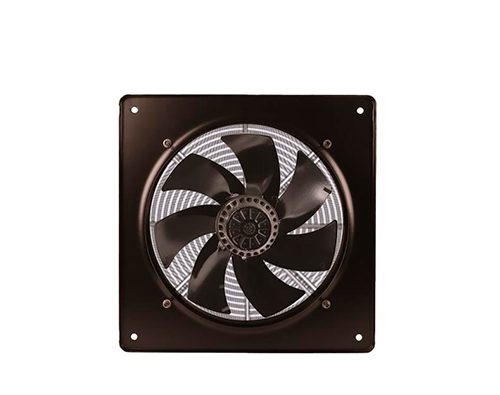

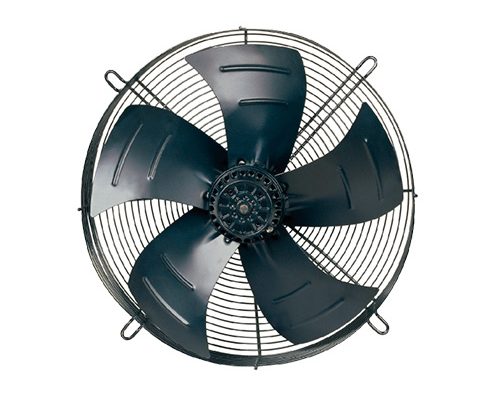

Os motores axiais da linha Falcon SFA AC da Sicflux são desenvolvidos para aplicações de alta vazão e baixa pressão. São usualmente aplicados na composição de equipamentos de ventilação, filtragem, ar condicionado e refrigeração no formato de O&M, são exemplos aplicações de arrefecimento unidades condensadoras. Os rotores externos utilizados conferem maior vida útil aos mancais, pela vantagem de utilizar rolamentos maiores, o que garante uma menor velocidade de movimento das esferas e menor concentração de esforços no eixo. A linha SFA AC também pode ser aplicada em sistemas de ventilação para construção civil, como aplicações de ventilação de garagens, subestações e movimentação de ar limpo em geral.
Os modelos utilizam hélices, rotor e estrutura de aço galvanizado. Todos têm proteção IP54, isolamento classe F e certificação internacional.
Sobre o Produto
Características Principais:
✲ Simples Aspiração;
✲ Pressões de até 98 mmca;
✲ Modelos com vazões de até 32.500 m³/h;
✲ Acionamento Direto;
✲ Rotores balanceados estática e dinamicamente conforme a norma ISO1940 para garantir performance e confiabilidade;
✲ Estrutura reforçada para maior durabilidade;
✲ Rotor Axial: Fabricado em chapa galvanizada estampada;
✲ Motores: Disponíveis em versões mono ou trifásicos;
✲ Equipamento pintado para proteção extra;
✲ Tela de proteção na captação de ar;
Especificações Técnicas
| Modelo | Material do rotor | Material da moldura | Material da grade | Grau de proteção | Grau de isolamento | |
|---|---|---|---|---|---|---|
| SFA 300 AC – 220/60/3643 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | |
| SFA 400 AC – 220/60/5148 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | |
| SFA 450 AC – 220/60/6500 | Alumínio resistente | Aço carbono | Aço carbono | IP54 | F | |
| SFA 500 AC – 230/50/10150 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | |
| SFA 630 AC – 380/60/16000 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F |
| Modelo | Temperatura de armazenamento | Diâmetro do rotor | Rotação | Velocidade periférica | Vazão máxima | Pressão máxima | Potência de entrada | Corrente nominal | Fase | Pressão sonora a 1 m | Tensão nominal | Rendimento | Motor | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFA 300 AC – 220/60/3643 | -40ºC / + 80ºC | 300 mm | 2.800 rpm | 43,98 m/s | 3.643 m³/h | 10,2 mmCA | 360 W | 1,60 A | ~1 | 72 dB (A) | 220 V | 27% | ||
| SFA 400 AC – 220/60/5148 | -40ºC / + 80ºC | 400 mm | 1.590 rpm | 33,30 m/s | 5.148 m³/h | 12,2 mmCA | 320 W | 1,45 A | ~1 | 69 dB (A) | 220 V | 31% | ||
| SFA 450 AC – 220/60/6500 | -40ºC / + 80ºC | 450 mm | 1.580 rpm | 37,23 m/s | 6.500 m³/h | 13,3 mmCA | 450 W | 2,00 A | ~1 | 71 dB (A) | 220 V | 32% | ||
| SFA 500 AC – 230/50/10150 | -40ºC / + 80ºC | 500 mm | 1.600 rpm | 41,89 m/s | 10.150 m³/h | 16,3 mmCA | 1.060 W | 4,70 A | ~1 | 71 dB (A) | 230 V | 30% | ||
| SFA 630 AC – 380/60/16000 | -40ºC / + 80ºC | 630 mm | 1.620 rpm | 53,44 m/s | 16.000 m³/h | C24,5 mmCA | 1.710 W | 3,30 A | ~3 | 81 dB (A) | 380 V | 48% |

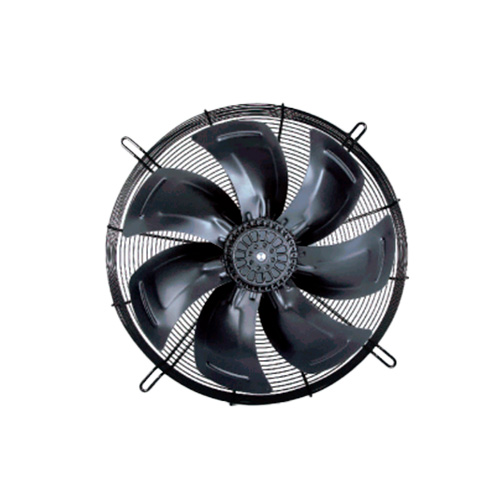

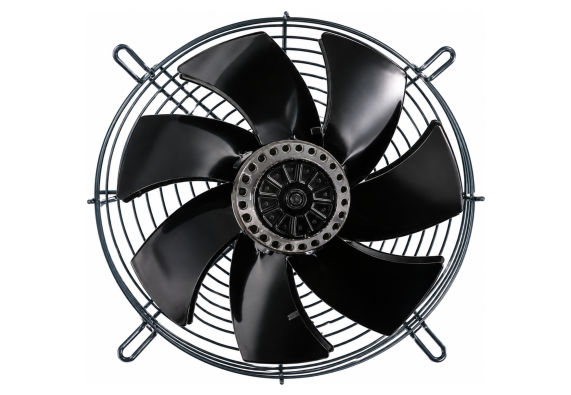

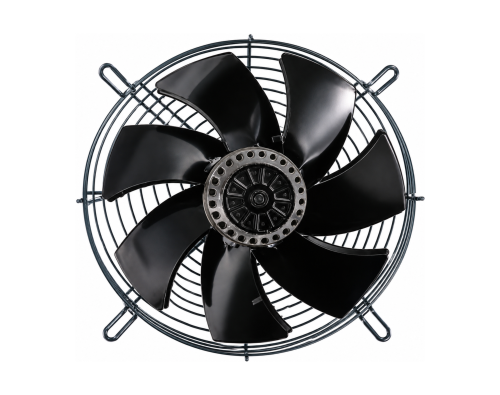

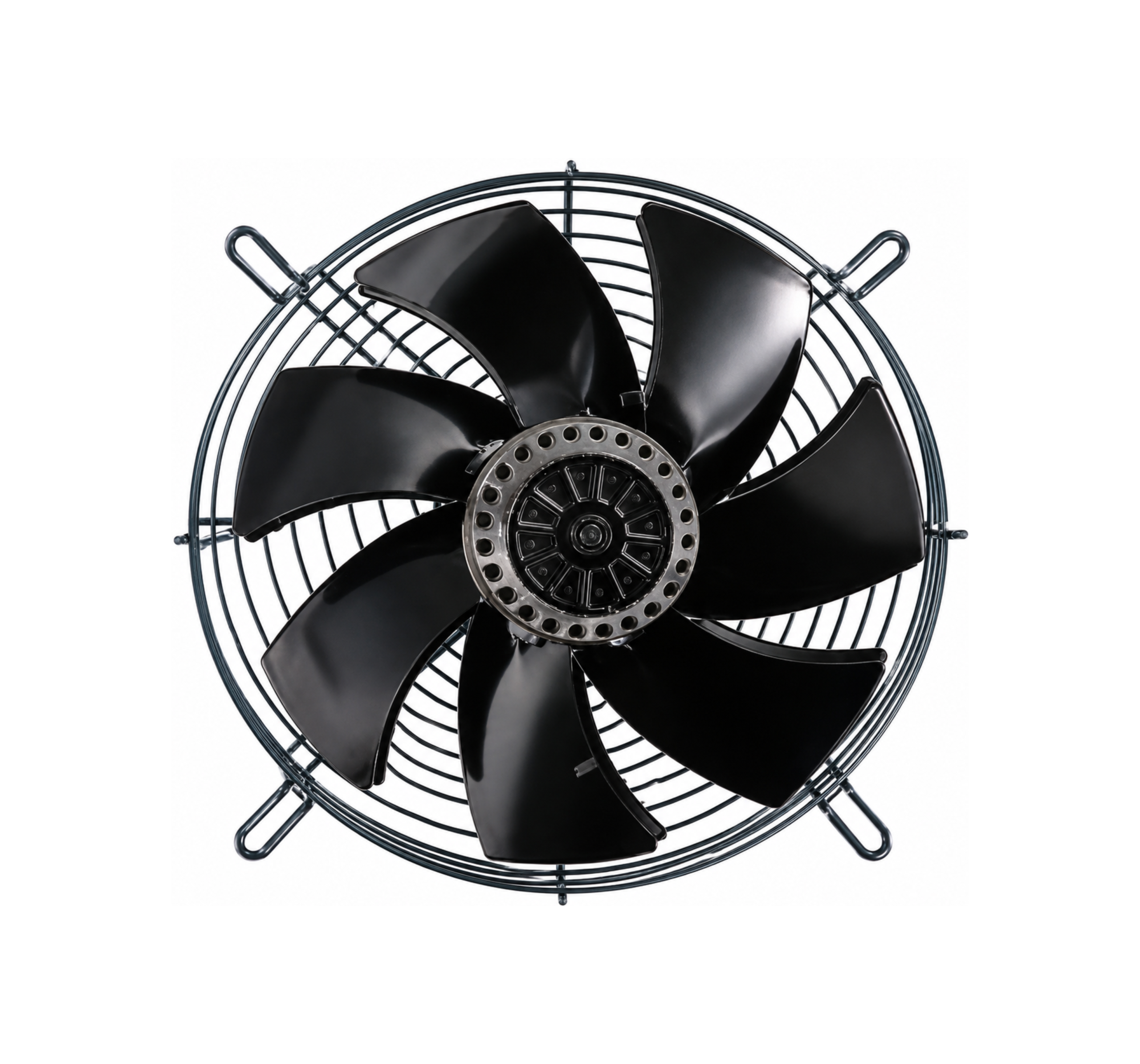

SFA 300 AC – 220/60/3643 – VENTILADOR AXIAL AC
COM ROTOR EXTERNO

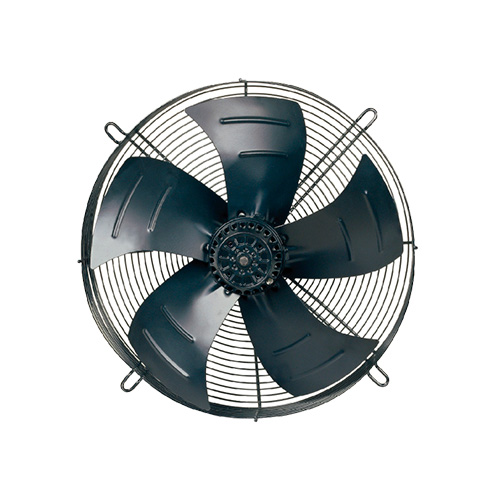

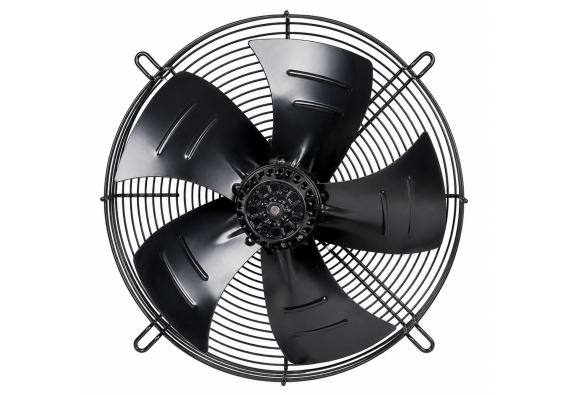

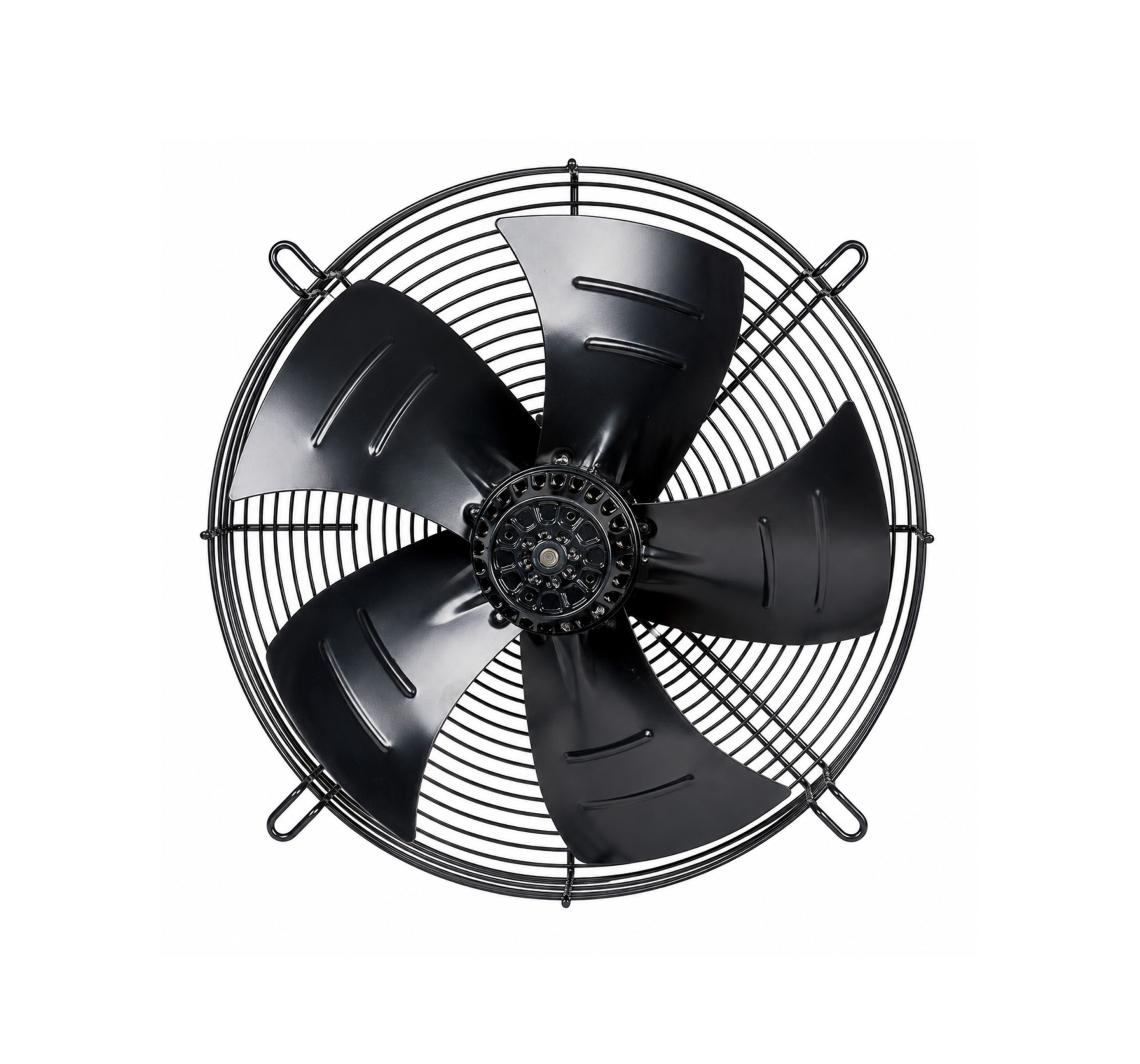

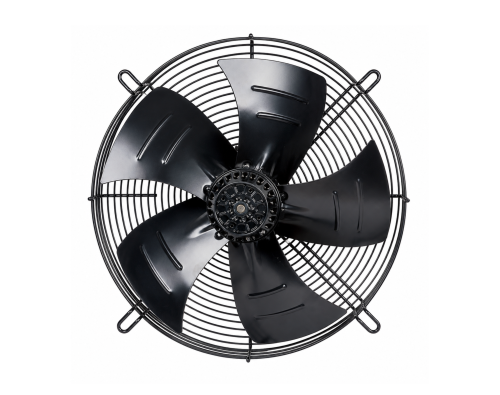

SFA 400 AC – 220/60/5148 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

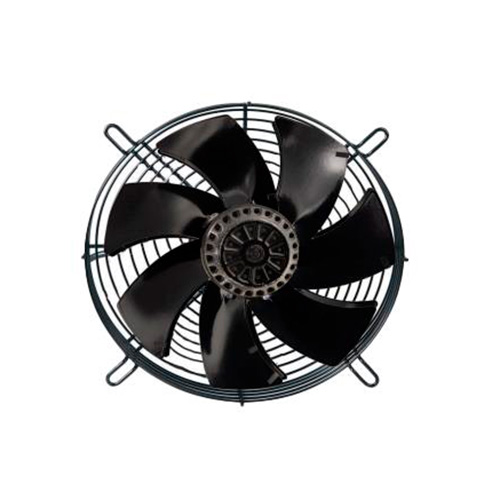

SFA 450 AC – 220/60/6500 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

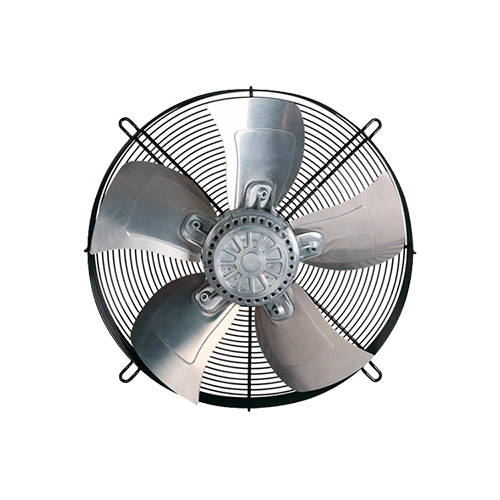

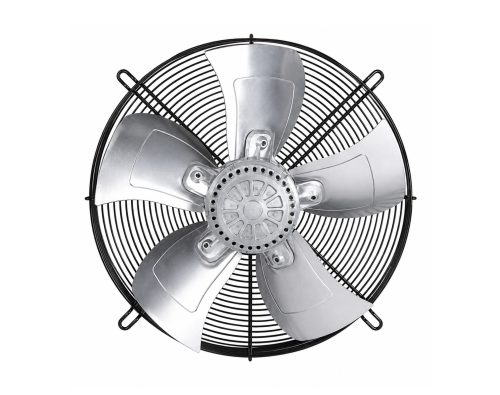

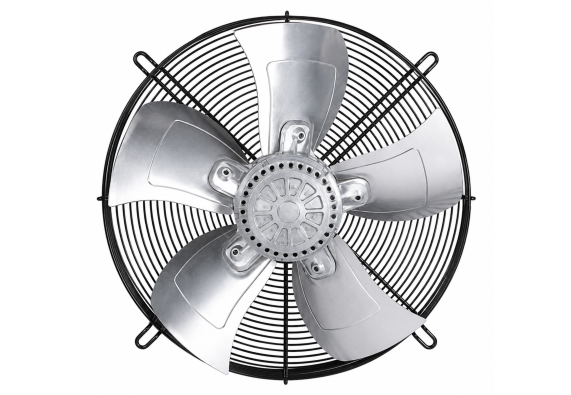

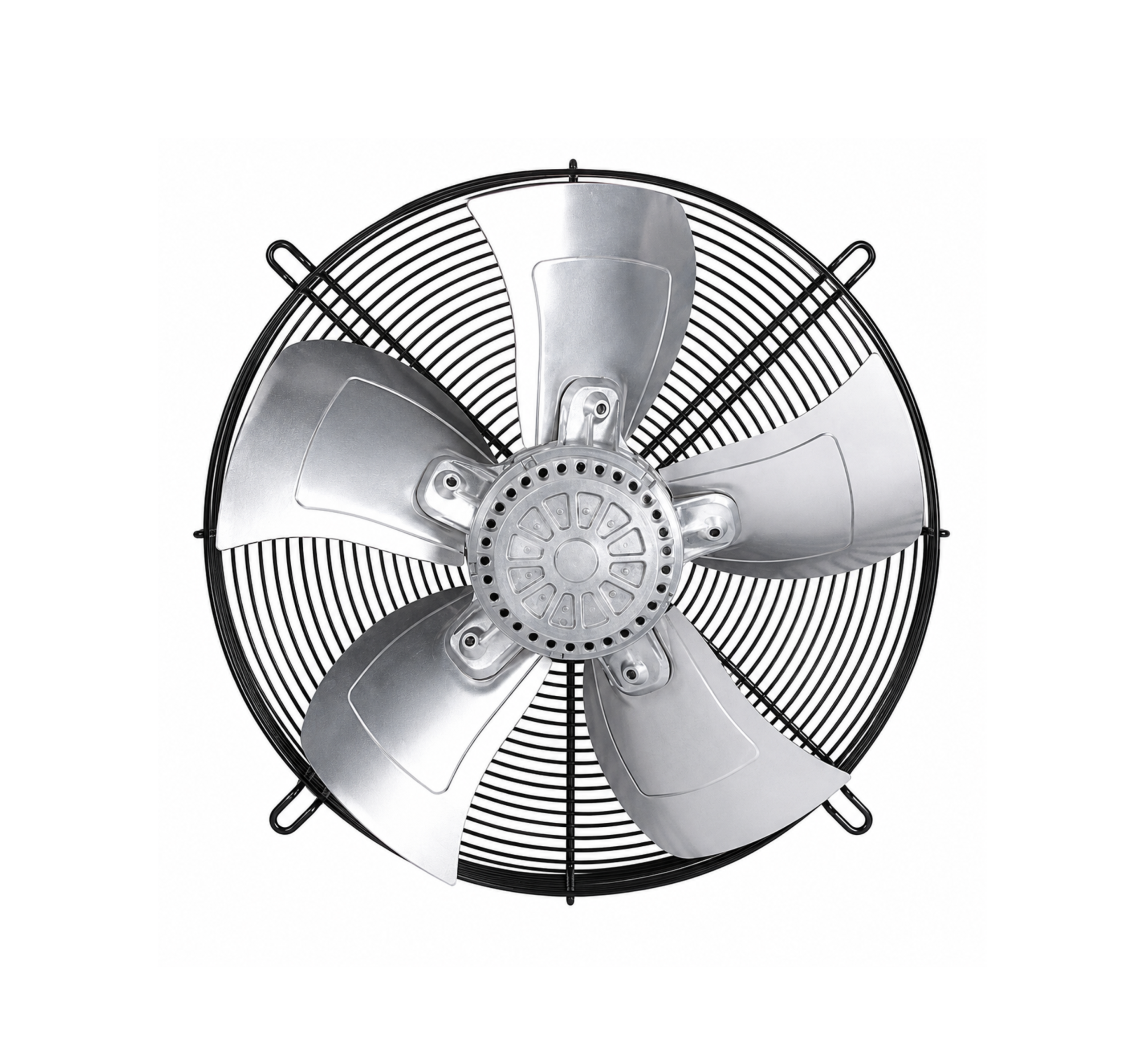

SFA 500 AC – 230/50/10150 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

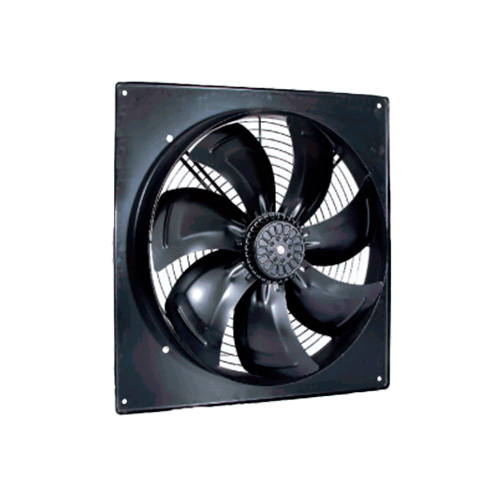

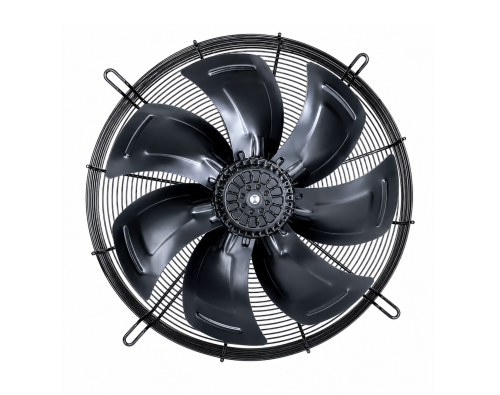

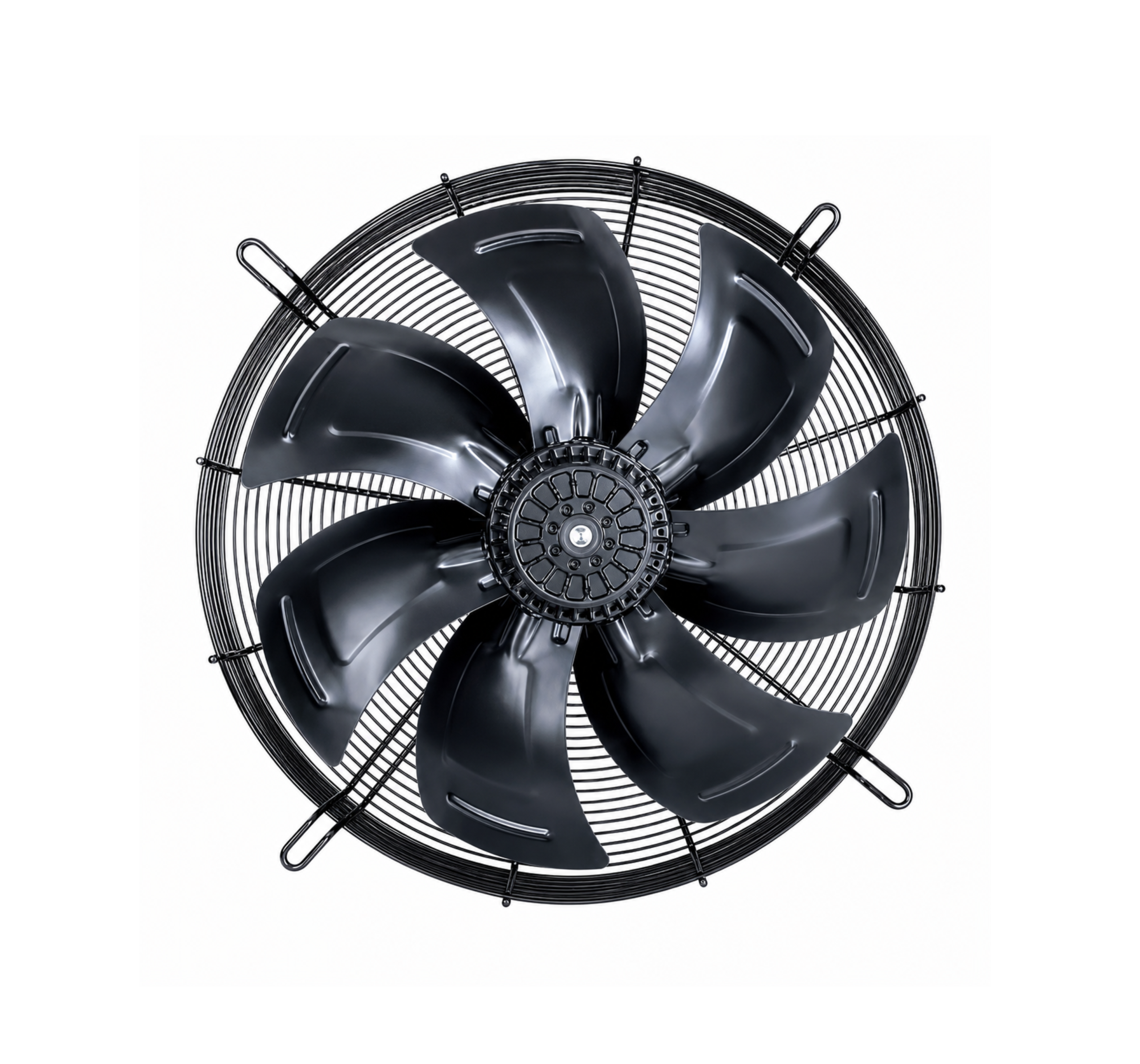

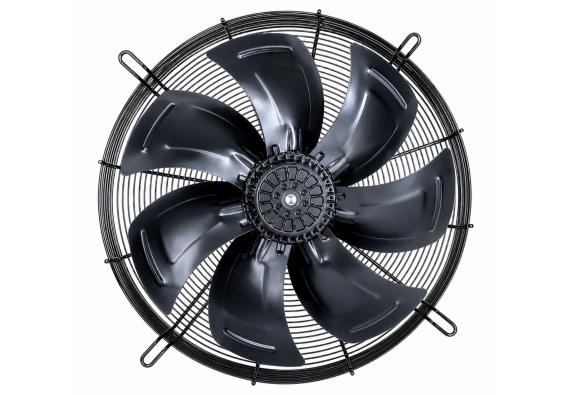

SFA 630 AC – 380/60/16000 – VENTILADOR AXIAL AC COM ROTOR EXTERNO
Modelos
