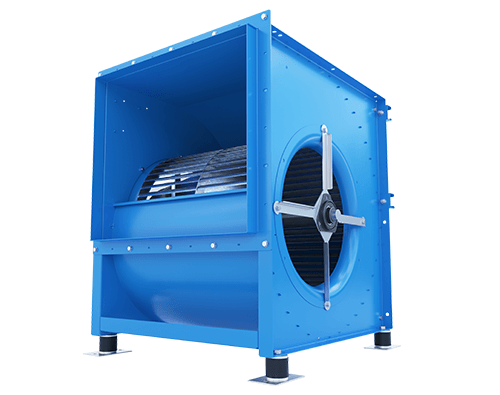

A linha Titan FD corresponde a ventiladores centrífugos com pás curvadas e inclinadas para frente, na direção do fluxo de ar, com rotor de dupla aspiração. O Titan SD segue o formato de construção universal, onde o método de fabricação com os mesmos elementos intercambiáveis permite alteração de posição de descarga em campo. Os ventiladores Sirocco são comumente utilizados em sistemas de aquecimento, ventilação e ar-condicionado (HVAC) comerciais e residenciais, bem como em outras aplicações industriais onde é necessário um fluxo de ar. As principais características são baixa e média pressão, construção relativamente barata com peças estampadas e montagem simples.
Os ventiladores/exaustores Titan FD Universal são disponibilizados com acionamento direto ou indireto. A posição da carcaça e o lado de acionamento é determinado conforme posições abaixo. De padrão, caso não seja informado a posição, o motor será instalado no lado oposto a abertura de saída.
Sobre o Produto
*Produto sem pintura padrão.
- Dupla Aspiração;
- Voluta em aspiral – Chapa Galvanizada;
- Modelos com pressões até 85mmca;
- Montagem pode ser tipo simples, dupla ou tripla;
- Rotores Balanceados Dinamicamente;
- Estrutura Reforçada;
- Modelos com vazões até 78000m³/h;
- Rotor Siroco em chapa galvanizada estampada;
- Motores mono ou trifásicos;
- Acionamento Direto ou Indireto.
Acessórios:
- Equipamento Pintado;
- Tela de proteção na captação do ar;
- Porta de inspeção;
- Amortecedores;
- Junta Flexível;
- Mancal Fora de fluxo;
- Dreno.
Especificações Técnicas
| Modelo | Tamanho | Arranjo | Classe | Posições |
|---|---|---|---|---|
| Titan FD | 277 a 710 | 3 | I,II,III | Horário ou Anti-Horário em O, 45, 90,135, 180,225,270,315 graus |
Modelos
| Modelo | Dimensões (mm) | Peso [kg] | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 277 | 333 | 289 | 40 | 289 | 472 | 413 | 491 | 15 |
| 317 | 396 | 341 | 40 | 341 | 545 | 476 | 577 | 30 |
| 377 | 473 | 403 | 40 | 403 | 676 | 553 | 646 | 45 |
| 457 | 557 | 478 | 40 | 478 | 761 | 637 | 772 | 60 |
| 500 | 750 | 630 | 40 | 630 | 783 | 830 | 815 | 85 |
| 560 | 840 | 710 | 40 | 710 | 966 | 926 | 1039 | 112 |
| 630 | 945 | 800 | 40 | 800 | 993 | 1051 | 1046 | 140 |
| 710 | 1060 | 900 | 40 | 900 | 1110 | 1151 | 1109 | 165 |
