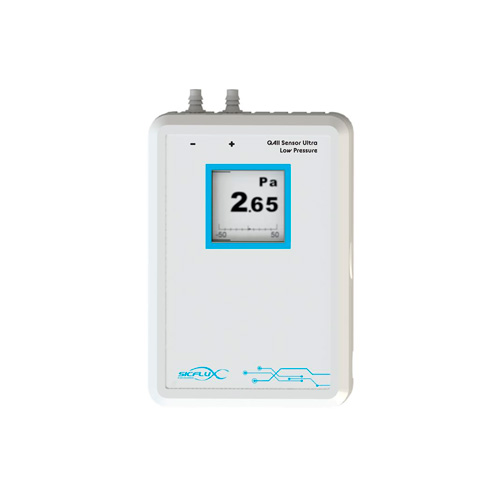

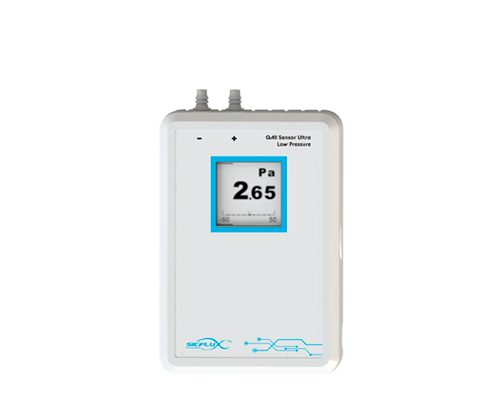

QAII – Sensor Transmissor Ultra Low Pressure – TUP

O Sensor Transmissor QAII Ultra Low Pressure – TUP da Sicflux foi desenvolvido para oferecer gerenciamento e otimização precisos de sistemas que dependem do controle exato de fluxo e pressão do ar. Ele é ideal para uma vasta gama de aplicações que exigem alta sensibilidade.

Aplicações:

Monitoramento de Filtros de Ar em sistemas de ventilação, exaustão e ar-condicionado (HVAC).

Controle de Fluxo em Dutos de Ar

Sistemas de Pressurização e Exaustão

Controle Inteligente de Ventiladores e Exaustores.

Monitoramento em Cabines de Pintura e Capelas de Exaustão.

Controle de Pressão em Ambientes Críticos, como salas cirúrgicas, salas de isolamento, instalações médico-hospitalares, laboratórios e áreas de manipulação farmacêutica, onde a diferença de pressão é crucial para a segurança e conformidade.

Principais Diferenciais:

Programação Horária: Permite definir um cronograma semanal para o funcionamento dos dispositivos.

Múltiplos Sensores: Possibilita que um único dispositivo realize múltiplas medições.

Alarmes de Funcionamento: Permite configurar feedbacks de funcionamento com limiares de medidas e temporização para gerar alarmes automáticos.

Integração: Garante comunicação com qualquer sistema supervisório.

OTA (Over The Air): Oferece atualização remota do dispositivo.

Integração entre Dispositivos: Permite utilizar qualquer medida, alarme ou programação horária de outro dispositivo Sicflux para expressões matemáticas ou saídas analógicas/digitais.

Expressões Matemáticas: Possibilita combinar variáveis dos dispositivos para gerar lógicas de funcionamento de saídas analógicas/digitais.

Múltiplos Acessos: Permite calibrar ou configurar qualquer parâmetro do dispositivo pelo Access Point do transmissor ou pela rede via MQTT.

Além disso, oferece opcionais como:

Memória de massa.
2 saídas analógicas (AO).
5 entradas digitais (DI).
Serial BACNET/MODBUS.
NBIOT.
2 entradas analógicas.

Sobre o Produto

Especificações Técnicas e Dimensões:

O transmissor monitora níveis de pressão diferencial entre -500 e 500 Pa com excepcional precisão. Ele está disponível em duas linhas para maior flexibilidade:

Linha TC2x: Alimentação de 24Vac/dc..

Linha BC2x: Alimentação bivolt, com a capacidade adicional de controlar máquinas via saídas tiristorizadas (8A), expandindo suas funcionalidades além do simples monitoramento.

Range: -500 a 500 PA;
Saída Analógica²: 0-10V ou 4-20mA
Precisão: ± 3% da leitura;
Comunicação Serial²: Bacnet/Modbus;
Consumo: 1,1 W
Sem fio²: Wi-Fi 2,4GHz
Display²: E-Ink 1.54 polegadas
Entradas²: Analog/NTC/Digitais

MODELOS BXXX:
Alimentação: 100 – 240VAC
Relé²: Máx. 5A/240Vac.

MODELOS TXXX:
Alimentação: 12 – 36VDC / 17 – 26VAC¹;
Relé²; Máx. 1 A/24Vac.
¹Para versões com relé: alimentar com 24 Vac/dc ±10%.
 ²Funções opcionais: consulte tabela de funcionalidades;

Especificações Técnicas

CAIXA AMBIENTE MODELO TUPA

CAIXA IP65 AMBIENTE MODELO TUPM
